怎樣使用線纜測試儀

來源：《建筑智能化問答實錄》肖鐵巖 龍明 龍莉莉 編著-僅供學習參考更新時間：2015-09-12

【標遠線纜moreton-tech.cn】

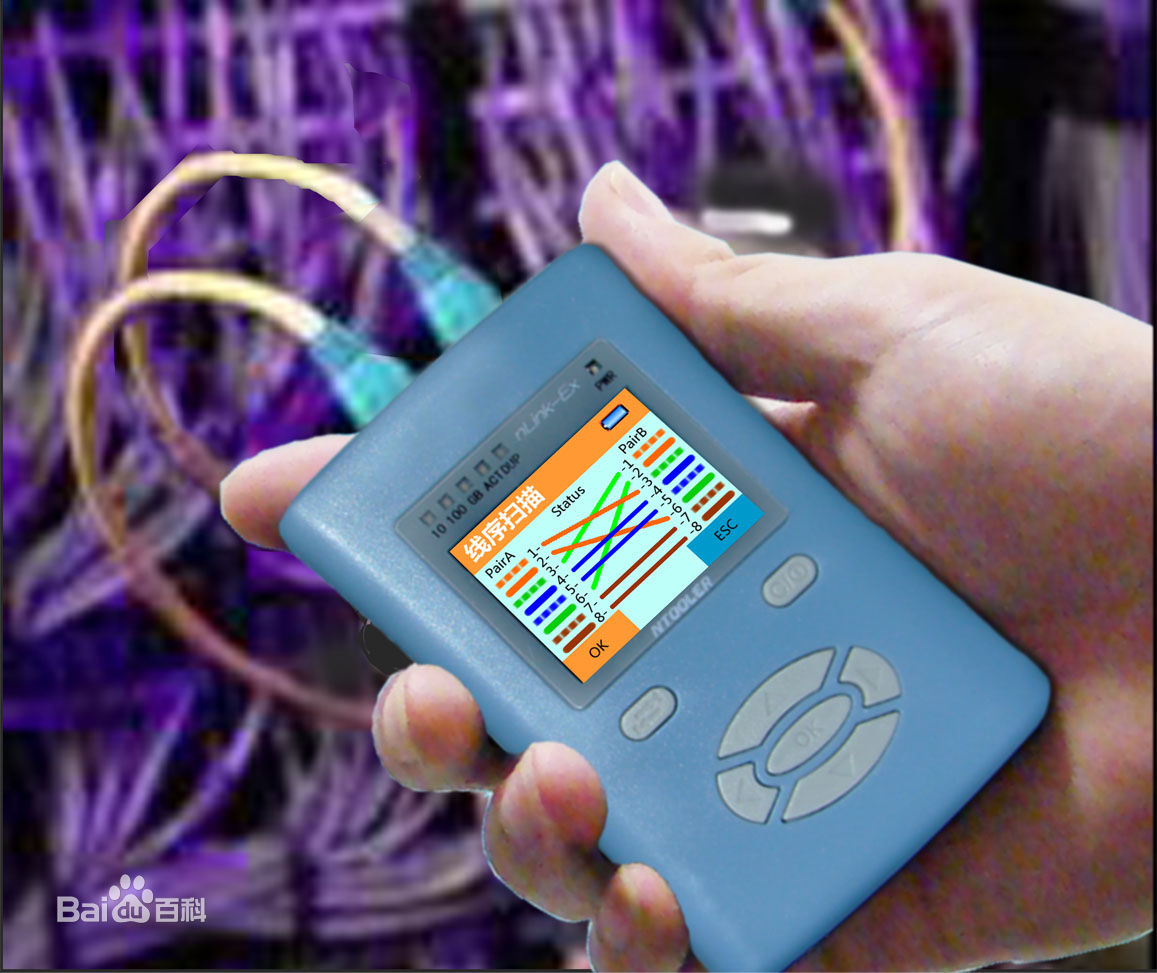

線纜制作完畢后，應當用線纜測試儀進行測試。常用的線纜測試儀可以對同軸電纜的BNC接口的線纜以及RJ-45接口的線纜進行測試。

首先將線纜兩端的RJ-45兩個插頭分別插入測試儀的兩個接口后，打開測試儀?？梢钥吹綔y試儀上的兩組指示燈都在閃動。

若測試的線纜為直通線纜的話，在測試儀上的8個指示燈應該依次為綠色閃過，證明了網線制作成功，可以順利的完成數據的發送與接收。

若測試的線纜為交叉線纜的話，其中一側同樣是依次由1-8閃動綠燈，而另外一側則會根據3、6、1、4、5、2、7、8這樣的順序閃動綠燈。

      若出現任何一個燈為紅燈或黃燈，都證明存在斷路或者接觸不良現象，此時最好先對兩端水晶頭再用網線鉗壓一次，再測，如果故障依舊，再檢測一下兩端芯線的排列順序是否一樣，如果不一樣，隨剪掉一端重新按另一端芯線排列順序制作水晶頭。如果芯線順序一樣，但測試儀仍顯示紅色燈或黃色燈，則表明其中肯定存在對應芯線接觸不好。此時只能先剪掉一端按另一端芯線順序重做一個水晶頭。如果故障消失，則不必重做另一端水晶頭，否則還得把原來的另一端水晶頭也剪掉重做。直到測試全為綠色指示燈閃過，網線才正確制作完成。
