設備信號連接屏蔽線H..自動化設備電線電纜布線時的注意事項
| 一.用途 |
√ 正確示例 |
× 錯誤示例 |
|
1.彎曲半徑請盡量大些 |
 |
 |
|
2.請注意電纜的長度和角度，確保彎曲部分的自由度 |
 |
 |
|
3.彎曲部有多根電纜并行時（特別當電纜外徑粗細不同時），請不要用捆扎帶等捆綁 |
 |
 |
|
4.在固定電纜的地方不要讓電纜彎的過急 |
 |
 |
|
5.電纜接插線端口時，請用一小截護套支撐一下 |
 |
 |
|
6.請確保油污不會從接頭處進入電纜 |
 |
 |
二.拖鏈的選擇

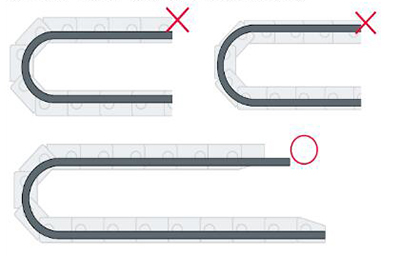

1.拖鏈彎曲半徑：電纜外徑的7.5倍以上；
2.拖鏈寬度：將所有電纜平鋪在拖鏈內，仍有充分余量的情況為佳；
3.盡可能多的用隔板將電纜分隔開來，氣管和信號線等分別布線；
4.拖鏈內的體積占用率：最好在30%以內。
|
三.布線時的注意事項 |

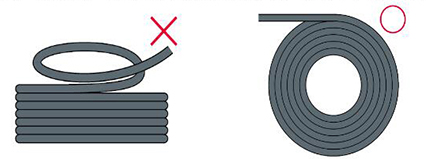

1.抽拉電纜時，不要使電纜內部發生擰轉，將有印字的面放在醒目的上方
|
|
2.不要對電纜施加張力（不要拉得太緊），否則拖鏈內部的摩擦會導致電纜護套磨損；
3.不要讓電纜在拖鏈內過于松垮，否則也容易導致電纜與拖鏈內壁的磨損，或者與其他線纜發生纏連；
 |
|
|
4.不要在拖鏈內部固定電纜，這樣會使電纜失去分散、吸收彎曲應力的功能。請在拖鏈外部兩端固定電纜使其不可動；
5.氣管等較粗硬的管或電纜請用隔板分開布線，否則會使其他線纜受到擠壓或摩擦，降低線纜的使用壽命；
6.為了防止線纜之間的干涉，請不要在拖鏈內將所有線混在一起鋪設；
7.請注意在拖鏈內一定保持平鋪布線，防止纏連。
|
四.架設吊配線的注意事項
|
四.架設吊配線的注意事項 |

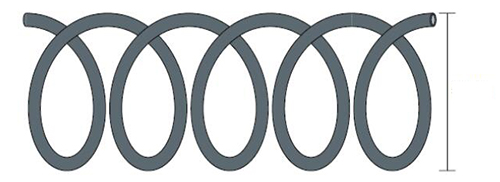

1、吊線時卷外徑的大小要求是電纜外徑的20倍以上，順時針方向盤圈。 |
 |
|
2、電纜無擰轉，印字面醒目。 |
|
|
|

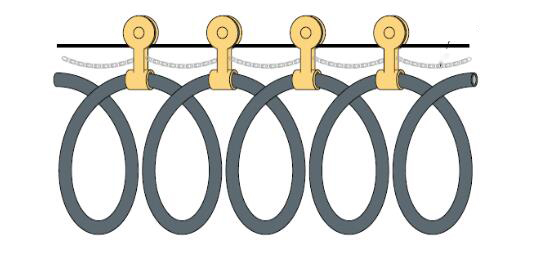

3、吊環的間距，請不要設置間距超過卷外徑的長度，寒冷地區建議吊環間距為卷外徑×0.8。并且使用鏈條固定間距。 |
 |
|
|

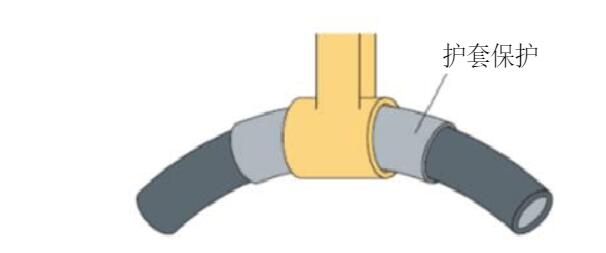

4、吊環固定電纜的部位應盡量使電纜不被折彎，并用護套保護。 |
 |
